濾波(交流濾波)的基本概念：濾波電路利用電抗性元件對交、直流阻抗的不同，實現濾波。電容器C對直流開路，對交流阻抗小，所以C應該并聯在負載兩端。電感器L對直流阻抗小，對交流阻抗大，因此L應與負載串聯。經過濾波電路后，既可保留直流分量，又可濾掉一部分交流分量，改變了交直流成分的比例，減小了電路的脈動系數，改善了直流電壓的質量。

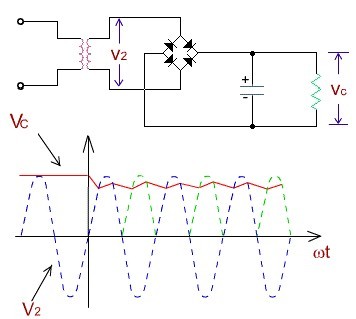

(1)電容濾波，所示在負載電阻上并聯了一個濾波電容C。電容是隔直通交，電壓不能突變。所以只能并聯在電路中，直流電從負載過，交流電就從電容過，從而達到濾波的目的。由于電容的儲能作用，使得輸出波形比較平滑。電容放電的時間τ=RLC越大，放電過程越慢，輸出電壓中脈動 (紋波：是主電流信號附帶的雜訊成分，小幅度交流電，無法完全隔絕，一般要求在主電壓的1%內即可，如供電12V，那么要求電源的紋波不能大于120毫伏) 成分越少，濾波效果越好(電壓平滑)。
(2)電感濾波，利用儲能元件電感器L的電流不能突變的性質，把電感L與整流電路的負載RL相串聯，也可以起到濾波的作用。電感是隔交通直，所以說要串聯。從能量的觀點看，當電源提供的電流增大 (由電源電壓增加引起) 時，電感器L把能量存儲起來;而當電流減小時，又把能量釋放出來，使負載電流平滑，所以電感L有平波作用(電流平滑)。
缺點：存在鐵心，笨重、體積大，易引起電磁干擾,一般只適應于低電壓、大電流的場合。
